Juntas de pistón hidráulicas Trelleborg
Juntas de pistón hidráulicas
Juntas para estanqueidad de fluidos en cilindros hidráulicos
Trelleborg Sealing Solutions ofrece una amplia gama de juntas de pistón que proporcionan lo último en control de fugas. Sus diseños patentados de juntas de pistón satisfacen los requisitos de los usuarios en cuanto a baja fricción, forma compacta e instalación sencilla.
Junta compacta Polypac DBM | Juntas de pistón hidráulicas | Trelleborg
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 20 – 250 mm | 35 MPa | -35°C +100°C | 0.5 m/s |
| 0.800 – 10 in | 5075 psi | -30°F +210°F | 1.6 ft/s |
POLYPAC PHD/CST Seal | Juntas de pistón hidráulicas | Trelleborg
La junta POLYPAC® PHD/CST es una junta de pistón compacta de doble efecto para servicio pesado, formada por un conjunto de PTFE energizado con elastómero. Proporciona estabilidad, resistencia al desgaste, estanquidad, baja fricción y una larga vida útil sin mantenimiento. Los anillos de apoyo HiMod® están especialmente diseñados para proteger el anillo de estanquidad de la extrusión, incluso en las aplicaciones más exigentes. Disponibles en medidas métricas y en pulgadas.
Características: Doble efecto y alternativo
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 50-180 mm | 40 MPa | -45°C +135°C | 1.5 m/s |
| 2.0 – 7.0 in | 5800 psi | -50°F +275°F | 5 ft/s |
POLYPAC Selemaster DSM | Juntas de pistón hidráulicas | Trelleborg
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 45 – 360 mm | 70 MPa | -40°C +130°C | 0.5 m/s |
| 1.75 – 14 in | 10150 psi | -40°F +270°F | 1.6 ft/s |
Polypac Veepac | Juntas de pistón hidráulicas | Trelleborg
Polypac® Veepac es un conjunto de anillos de estanquidad chevron reforzados con tejido, altamente resistentes al desgaste, con un anillo de soporte y un anillo de energización de la presión. Las juntas están diseñadas con labios radiales precargados para proporcionar una excelente estanquidad. Son muy robustas, insensibles al acabado superficial y ajustables dimensionalmente. Son especialmente adecuados para aplicaciones en las que existe riesgo de daños y contaminación.
Características: Aplicación en simple y doble efecto
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 40 – 250 mm | 40 MPa | -30°C +200°C | 0.5 m/s |
| 1.5 – 10 in | 5800 psi | -20°F +390°F | 1.6 ft/s |
Turcon® AQ Seal® | Juntas de pistón hidráulicas | Trelleborg
Junta de pistón de doble efecto desarrollada para estanquizar entre dos medios, como fluido y gas. Incorpora un Quad-Ring®Seal / X-Ring insertado en la cara de estanquidad dinámica. Se instala en ranuras según la norma ISO 7425.
Características: Doble efecto, alternativo y estático
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 16 – 700 mm | 50 MPa | -45°C +200°C | 2 m/s |
| 0.625 – 27.5 in | 7250 psi | -50°F +390°F | 6.5 ft/s |

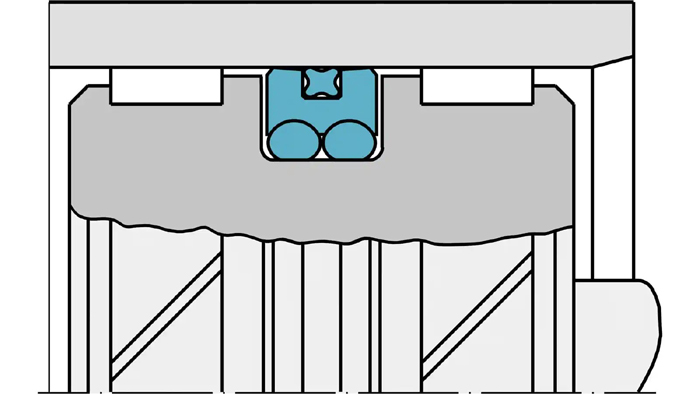

Turcon® AQ Seal® 5 | Juntas de pistón hidráulicas | Trelleborg
Una evolución de la junta Turcon®AQ® estándar, la junta Turcon®AQ®5 de doble efecto incorpora una junta Quad-Ring® de elastómero insertado en la cara de estanquidad dinámica. Está energizada por dos juntas tóricas para mejorar el comportamiento de estanquidad.
Características: Doble efecto, alternativo y estático
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 40 – 700 mm | 60 MPa | -30°C +200°C | 3 m/s |
| 1.5 – 27.5 in | 8700 psi | -22°F +390°F | 10 ft/s |
Turcon® Double Delta® | Juntas de pistón hidráulicas | Trelleborg
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 4-2,700 mm | 35 MPa | -45°C +200°C | 15 m/s |
| 0.157-105 in | 5075 psi | -50°F +390°F | 50 ft/s |

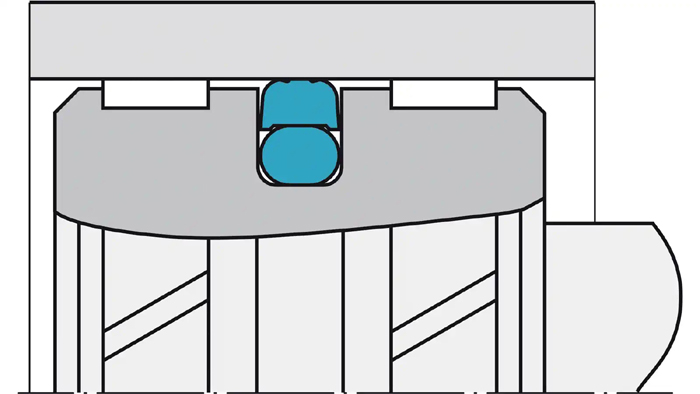

Turcon® Glyd Ring® | Juntas de pistón hidráulicas | Trelleborg
Turcon® Glyd Ring® es una junta tórica de pistón energizada, de doble efecto, para aplicaciones dinámicas. Turcon® Glyd Ring® proporciona baja fricción sin efecto stick-slip, mínima fuerza de arranque y alta resistencia al desgaste. Su principal aplicación son los cilindros actuadores. Se instala en ranuras conforme a ISO 7425.
Características: Doble efecto y alternativo
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 8 – 2,700 mm | 60 MPa | -45°C +200°C | 15 m/s |
| 0.315 -105 in | 8700 psi | -50°F +390°F | 50 ft/s |
Turcon® Glyd Ring® Hz | Juntas de pistón hidráulicas | Trelleborg
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 8 – 999.99 mm | 30 MPa | -45°C +200°C | 15 m/s |
| 0.315-39.4 in | 4350 psi | -50°F +390°F | 50 ft/s |
Turcon® Glyd Ring® II | Juntas de pistón hidráulicas | Trelleborg
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 2.5 – 1,016 mm | 60 MPa | -60°C +200°C | 15 m/s |
| 0.100 – 40.0 in | 8700 psi | -76°F +392°F | 50 ft/s |
Turcon® Glyd Ring® T | Juntas de pistón hidráulicas | Trelleborg
Turcon® Glyd Ring® T proporciona un óptimo control de fugas y una buena resistencia a la extrusión. Se trata de una junta de pistón energizada de doble efecto para aplicaciones dinámicas. Instalada en ranuras conforme a la norma ISO 7425, presenta excelentes características de fricción sin efecto «stick-slip», mínima fuerza de arranque y alta resistencia al desgaste.
Características: Doble efecto y alternativo
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 8 – 2,700 mm | 60 MPa | -45°C +200°C | 15 m/s |
| 0.315 – 105 in | 8700 psi | -50°F +390°F | 50 ft/s |
Turcon® Stepseal® 2K | Juntas de pistón hidráulicas | Trelleborg
Junta de pistón de simple efecto activada por junta tórica para aplicaciones dinámicas instalada en alojamientos cerrados, incluidos los alojamientos según ISO 7425. Turcon® Stepseal® 2K ofrece alta eficacia de estanquidad, baja fricción sin efecto stick-slip, mínima fuerza de arranque y alta resistencia al desgaste. Las características óptimas de estanquidad se consiguen instalando en tándem Turcon® Stepseal® o Rimseal junto con un rascador de doble efecto. Disponible en materiales Turcon® o Zurcon®.
Características: Movimiento alternativo y de simple efecto
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 20 – 250 mm | 35 MPa | -35°C +100°C | 0.5 m/s |
| 0.800 – 10 in | 35 MPa | -30°F +210°F | 1.6 ft/s |

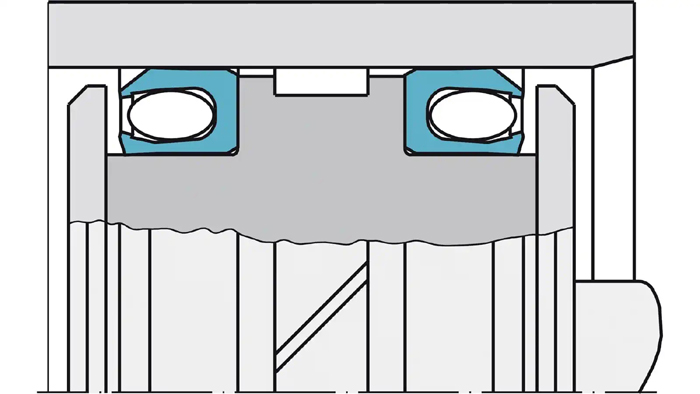

Turcon® Stepseal® V | Juntas de pistón hidráulicas | Trelleborg
Junta de pistón de simple efecto activada por junta tórica con canal de alivio de presión hidrostática para aplicaciones dinámicas. Evita el atrapamiento de presión entre las juntas en todas las condiciones de servicio. Instalada en ranuras cerradas, incluidas las que cumplen la norma ISO 7425, Turcon® Stepseal® V ofrece una elevada eficacia de estanquidad. También presenta baja fricción sin efecto «stick-slip», mínima fuerza de arranque y alta resistencia al desgaste.
Características: Movimiento alternativo y de simple efecto
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 8 – 2,700 mm | 60 MPa | -45°C +200°C | 15 m/s |
| 0.315 – 105 in | 8700 psi | -50°F +390°F | 50 ft/s |
Turcon® Stepseal® V LM | Juntas de pistón hidráulicas | Trelleborg
Junta de pistón de simple efecto activada por junta tórica con alivio de presión hidrostática y gestión de la lubricación. La gestión de la lubricación reduce la fricción y mejora la protección de la tornillería y las juntas. Turcon® Stepseal® V LM proporciona una eficacia de estanquidad equilibrada con baja fricción, sin efecto «stick-slip», mínima fuerza de arranque y alta resistencia al desgaste. La junta se utiliza preferentemente junto con una junta de pistón Turcon® o Zurcon® como elemento secundario.
Características: Movimiento alternativo y de simple efecto
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 15 – 2,700 mm | 60 MPa | -45°C +200°C | 15 m/s |
| 0.600 – 105 in | 8700 psi | -50°F +390°F | 50 ft/s |
Turcon® Variseal® M2 | Juntas de pistón hidráulicas | Trelleborg
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 6 – 3,300 mm | D: 20 S: 40 MPa | -70°C +300°C | L: 15 R/O/H: 1.3 m/s |
| 0.236 – 130 in | D: 2,900 S: 5,800 psi | -95°F +570°F | L: 50 R/O/H: 4.2 ft/s |
Turcon® Variseal® W2 | Juntas de pistón hidráulicas | Trelleborg
Turcon® Variseal® W2 es una junta de vástago de simple efecto accionada por un muelle de espiral oblicua. La ventaja de Turcon® Variseal® W2 reside en su baja fricción y su fuerza de precarga relativamente constante a lo largo de una gama de deformación relativamente amplia. La junta se utiliza cuando la fricción debe mantenerse dentro de una zona de tolerancia estrecha, por ejemplo en presostatos.
Características: Helicoidal, oscilante, alternativo, rotativo y de simple efecto
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 3 – 3,300 mm | D: 20 S: 40 MPa | -70°C +300°C | L: 15 R/O/H: 1.3 m/s |
| 0.118 – 130 in | D: 2,900 S: 5,800 psi | -95°F +570°F | L: 50 R/O/H: 4.2 ft/s |
Turcon® VL Seal® | Juntas de pistón hidráulicas | Trelleborg
La junta Turcon® VL Seal® es una junta Turcon® en forma de L de efecto simple con un activador elástico para aplicaciones dinámicas. Su diseño proporciona baja fricción, sin efecto stick-slip y alta resistencia al desgaste. Presenta el efecto de retrobombeo de Turcon® Stepseal® y también está disponible en Zurcon®. La junta puede instalarse en una ranura de junta tórica estándar.
Características: Movimiento alternativo y de simple efecto
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 10 – 2,700 mm | 60 MPa | -45°C +200°C | 15 m/s |
| 0.400 – 105 in | 8700 psi | -50°F +390°F | 50 ft/s |
Zurcon® Glyd Ring® D | Juntas de pistón hidráulicas | Trelleborg
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| — | up to 60 MPa | –30°C +110°C | 0.5 m/s |
| — | 8700 psi | -22°F +230°F | 1.6 ft/s |
Zurcon® Glyd Ring® P | Juntas de pistón hidráulicas | Trelleborg
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 45 – 190 mm | 50 MPa | -30°C +110°C | 1 m/s |
| 1.75 – 7.5 in | 7250 psi | -20°F +230°F | 3 ft/s |
Zurcon® U-Cup | Juntas de pistón hidráulicas | Trelleborg
Zurcon® U-Cup es una junta de pistón de poliuretano de simple efecto disponible en una amplia gama de tamaños. La junta es adecuada para montaje en ranuras cerradas y se utiliza principalmente en aplicaciones de cilindros ligeros en equipos móviles.
| Ø – Gama | Rango de presión | Rango temp. | Velocidad |
|---|---|---|---|
| 14 – 250 mm | 40 MPa | -35°C +110°C | 0.5 m/s |
| 0.55-10 in | 5800 psi | -30°F +230°F | 1.6 ft/s |
